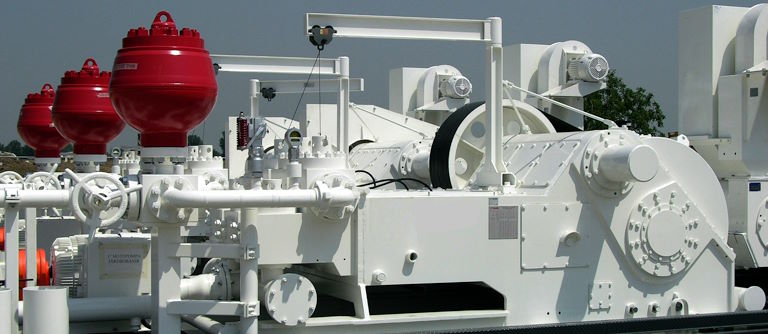

La bomba de inyección de lodo es uno de los equipos más críticos en la industria de perforación de petróleo y gas. En todo proyecto de perforación, el lodo fluye por el sistema como si fuera sangre; sin ella, el control de la presión, el transporte de recortes y la refrigeración del equipo serían imposibles. La función principal de la bomba de inyección de lodo es generar un flujo de lodo estable y continuo e inyectarlo en la sarta de perforación a la presión adecuada, hasta llegar al fondo del pozo. Este equipo es tan vital que muchos profesionales afirman que detener el funcionamiento de la bomba de inyección de lodo equivale a detener por completo las operaciones de perforación.
Este artículo proporcionará una introducción completa y sistemática a las bombas de inyección de lodo de perforación, incluidos sus tipos, principios de funcionamiento, componentes, criterios de selección y técnicas de operación en diferentes condiciones de trabajo.
El papel de las bombas de inyección de lodo de perforación en las operaciones de pozos petroleros
Las bombas de inyección de lodo desempeñan varias funciones clave en la cadena de perforación, cada una crucial para garantizar la seguridad y la calidad operativas. Algunas de las funciones más importantes incluyen:
1. Transportar el lodo de perforación hasta el fondo del pozo.
Las bombas extraen el lodo de perforación del yacimiento superficial y, generando la presión adecuada, lo bombean al fondo de la sarta de perforación. Durante el ascenso, el lodo de perforación arrastra los recortes fuera del cabezal del pozo.
2. Refrigeración y lubricación de la broca
Las brocas entran en contacto directo con la roca y las formaciones a gran profundidad, lo que provoca un rápido aumento de la temperatura. La inyección de lodo de perforación puede transferir el calor y reducir la fricción, prolongando así la vida útil de la broca.
3. Control de la presión de formación
El lodo de perforación, debido a su gravedad específica y densidad, puede generar la presión hidrostática necesaria para controlar la presión de formación. Las bombas mantienen esta presión constante y controlable mediante un caudal estable.
4. Prevenir el colapso de la pared del pozo
El flujo de lodo de perforación ayuda a estabilizar formaciones débiles y a prevenir el colapso del pozo. Si se detiene la inyección, aumenta la probabilidad de inestabilidad de la formación.
5. Ayudar en la transmisión de información durante el proceso de perforación.
En la medición durante la perforación (MSW) y en los sistemas MSW, cierta información se transmite a través de cambios en el flujo y la presión del lodo, por lo que el rendimiento estable de la bomba es muy importante.
Tipos de bombas de inyección de lodo de perforación
Las bombas de lodo generalmente se dividen en dos categorías principales:
1. Bomba reciprocante
El tipo de bomba más común en perforación. Estas bombas constan principalmente de dos cilindros (bombas de dos cilindros) o tres cilindros (bombas de tres cilindros).
Ventajas:
-
Capaz de generar alta presión
-
Alta durabilidad en condiciones adversas.
-
Compatible con flores dobles
defecto:
-
Fluctuaciones actuales
-
Se requiere mantenimiento mecánico regular.
Hoy en día, las bombas de tres cilindros se utilizan más ampliamente porque ofrecen un flujo más estable y una mayor eficiencia.
2. Bomba centrífuga
Estas bombas se utilizan normalmente para operaciones auxiliares de superficie y suministro de lodo, y no son adecuadas para la inyección directa en pozos porque no pueden proporcionar la alta presión requerida para la perforación.
Componentes principales de la bomba de inyección de lodo de perforación
Cada bomba de inyección de lodo consta de dos partes principales: la unidad de potencia y la unidad de fluido . Conocer estos componentes es fundamental para la selección y el mantenimiento de la bomba.
1. Terminal de alimentación
Esta parte es encargada de generar la fuerza mecánica necesaria para impulsar el pistón .
Sus componentes incluyen:
-
cigüeñal
-
enlace
-
aspectos
-
caja de cambios
-
Sistema de lubricación
El correcto funcionamiento de la unidad de potencia determina la potencia de salida y la eficiencia de la bomba de agua.
2. Extremo de fluido
Este componente entra en contacto directo con el lodo de perforación y es responsable de generar presión y flujo.
materia prima:
-
Cavidad líquida
-
Pistón y cilindro
-
válvulas de entrada y salida
-
Tubo de descarga
Los materiales que componen el componente fluido deben tener alta resistencia al desgaste y a la corrosión porque el lodo de perforación generalmente contiene sustancias abrasivas.
Principio de funcionamiento de la bomba de inyección de lodo de perforación
El principio de funcionamiento de una bomba alternativa se puede explicar en unos sencillos pasos:
-
Fase de admisión:
El pistón se mueve hacia atrás, la válvula de admisión se abre y el lodo ingresa a la cámara del cilindro. -
Etapa de compresión:
A medida que el pistón avanza, el lodo se comprime. -
Etapa de descarga:
La válvula de salida se abre y la pulpa se transporta desde la cámara hasta la salida de la bomba bajo presión .
Al repetir este ciclo a una velocidad y potencia específicas, se puede generar un flujo de lodo de perforación continuo y regular.
Criterios importantes para la selección de bombas de inyección de lodo de perforación
Seleccionar la bomba adecuada es uno de los aspectos más importantes de la gestión de equipos de perforación. Algunos criterios clave incluyen:
1. Presión de trabajo requerida
A medida que aumenta la profundidad del pozo, también aumenta la presión necesaria para transportar el lodo de perforación. Las bombas de tres cilindros suelen ser capaces de generar alta presión.
2. Dubái requiere
Este valor depende del diámetro de la broca, el tipo de formación y la velocidad de perforación. Cuanto mayor sea la velocidad de perforación , mayor será el caudal requerido.
3. Tipo de lodo de perforación
Los lodos pesados o que contienen partículas abrasivas requieren bombas con mayor resistencia y materiales estructurales especiales.
4. Mantenibilidad
El diseño de las bombas de agua debe facilitar el rápido mantenimiento y reemplazo de sus componentes.
5. Eficiencia energética
La conservación de energía, la reducción de emisiones y la disminución de los costos operativos son fundamentales. La nueva bomba de agua reduce el consumo energético gracias a su diseño optimizado.
Desafíos de la operación de las bombas de inyección de lodo de perforación
Durante las operaciones de perforación, las bombas operan en condiciones difíciles y enfrentan numerosos desafíos:
1. Desgaste de pistones y válvulas
La presencia de partículas sólidas en la pulpa puede prolongar el tiempo de reparación y acortar la vida útil de las piezas. Elegir materiales duraderos y realizar un mantenimiento adecuado es crucial.
2. Aumento de la temperatura
El funcionamiento continuo hará que la fuente de alimentación se caliente, lo que reducirá la eficiencia si no se controla.
3. Fluctuaciones actuales
Esta es una característica inherente de las bombas alternativas, que están controladas por amortiguadores hidráulicos.
4. Precipitación
En lodos que contienen materiales pesados, los sedimentos pueden afectar el canal de la bomba.
La importancia del mantenimiento y cuidado de las bombas de inyección de lodo
Si bien explicar procedimientos operativos peligrosos a adolescentes es inapropiado, la importancia del mantenimiento se puede explicar de forma sencilla y fácil de entender. Un mantenimiento adecuado de la bomba puede:
-
Reducir los costes de mantenimiento
-
Prolongar la vida útil del equipo
-
Mejorar la seguridad operativa
-
Reducir la probabilidad de interrupciones en el programa de perforación
La revisión periódica del estado de los componentes, el mantenimiento de la calidad de la lubricación de la sección de potencia y el control del estado del lodo de perforación son factores de mantenimiento eficaces.
Nueva tecnología de bombas de perforación
Con los avances tecnológicos, las bombas de agua modernas poseen las siguientes nuevas funciones:
1. Sistema de monitoreo digital
Los sensores inteligentes pueden medir diversos parámetros como vibración, temperatura y presión, y pueden gestionarse a través de un sistema de control central.
2. Optimizar el diseño para reducir el consumo energético
El uso de materiales ligeros y duraderos, nuevos diseños de cilindros y control de velocidad inteligente son algunas de las nuevas direcciones de desarrollo.
3. Mejorar la eficiencia hidráulica
Al reducir las pérdidas y mejorar el flujo de fluido, se mejoró el rendimiento general del sistema.
Aplicaciones de las bombas de inyección de lodo en diversos proyectos
Las bombas de inyección de lodo se utilizan no solo en la perforación de pozos de petróleo y gas, sino también en ingeniería de túneles, perforación geotécnica e incluso en proyectos de tratamiento de agua y aguas residuales. Cada proyecto tiene diferentes requisitos de presión y caudal, según el tipo de formación y las condiciones de operación.
en conclusión
Las bombas de inyección de lodo de perforación son uno de los equipos principales en la industria de la perforación, y desempeñan un papel crucial en la seguridad, la eficiencia y la calidad de las operaciones . Al inyectar lodo de perforación continuamente, estas bombas enfrían la broca, transportan los recortes, controlan la presión de la formación y estabilizan el pozo.
La familiaridad con los tipos de bombas, componentes, principios operativos, desafíos operativos y criterios de selección ayuda a tomar decisiones más precisas y económicas durante la planificación y ejecución de operaciones de perforación.
