راهنمای جامع و کاربردی تبدیل سایزهای اینچی لوله به DN (قطر نامی) + جدول و استانداردها

در صنایع پایپینگ، تاسیسات مکانیکی، تصفیه آب صنعتی و خطوط انتقال سیالات، یکی از رایج‌ترین چالش‌های مهندسان و تکنسین‌ها، تطبیق و تبدیل واحدهای مختلف سایزبندی لوله‌ها و اتصالات است. استفاده هم‌زمان از استانداردهای آمریکایی (سیستم اینچی یا NPS) و استانداردهای اروپایی و بین‌المللی (سیستم میلی‌متری یا DN) می‌تواند در صورت عدم تسلط، منجر به خطاهای فاحش در خرید، طراحی و اجرای پایپینگ شود.

در این مقاله تخصصی و جامع، به بررسی دقیق تفاوت‌های مفهومی سایز اینچی (NPS) و قطر نامی (DN)، قطر اسمی در برابر قطر خارجی واقعی (OD)، رده‌های فشاری (Schedule) و در نهایت کامل‌ترین جدول تبدیل سایزهای اینچی به DN می‌پردازیم.

۱. مفاهیم پایه در سایزبندی لوله‌ها: اینچ، NPS و DN

پیش از بررسی جدول تبدیل، ضروری است که تعاریف مهندسی و استانداردهای پشت این نام‌گذاری‌ها را بشناسیم.

۱.۱. قطر نامی یا DN (Diameter Nominal) چیست؟

DN مخفف عبارت فرانسوی Diamètre Nominal یا اصطلاح انگلیسی Nominal Diameter است که در استانداردهای بین‌المللی مانند ISO 6708 و استانداردهای اروپایی DIN / EN استفاده می‌شود.

واحد اندازه‌گیری DN، میلی‌متر است.
DN نه قطر داخلی دقیق لوله (ID) است و نه قطر خارجی دقیق آن (OD)؛ بلکه یک کد یا شناسه عددی استاندارد و بدون بعد فیزیکی است که برای اتصال یکپارچه اجزای پایپینگ (لوله، شیرآلات، فلنج‌ها و فیتینگ‌ها) به کار می‌رود.

۱.۲. سایز اسمی لوله یا NPS (Nominal Pipe Size) چیست؟

NPS استاندارد رایج آمریکایی است که بر اساس اینچ تعریف شده و توسط استانداردهای ASME B36.10M (برای لوله‌های کربن استیل و فولادی) و ASME B36.19M (برای لوله‌های استنلس استیل) مدیریت می‌شود.

در این سیستم، سایزها به صورت کسری یا اعشاری از اینچ بیان می‌شوند (مانند $1/ 2^{''}$ ، $3/ 4^{''}$ ، $1^{''}$ ، $2^{''}$ ، $6^{''}$ و …).
تا سایز $12$ اینچ، عدد NPS نه برابر با قطر خارجی واقعی است و نه برابر با قطر داخلی واقعی؛ اما از سایز $14$ اینچ به بالا، مقدار NPS دقیقاً برابر با قطر خارجی لوله (OD) بر حسب اینچ خواهد بود.

۲. تفاوت بحرانی بین قطر نامی (Nominal Size)، قطر خارجی (OD) و قطر داخلی (ID)

یکی از متداول‌ترین اشتباهات در تدارکات پایپینگ، ضرب کردن مستقیم مقدار اینچ در عدد $25.4$ برای به دست آوردن قطر خارجی لوله است.

$OD!)\text{Error Example: } 2” \times 25.4\text{ mm} = 50.8\text{ mm} \quad (\text{Incorrect for OD!})$

در حالی که لوله با سایز نامی 2 اینچ (DN 50) دارای قطر خارجی واقعی برابر با $60.3$ میلی‌متر است!

چرا قطر خارجی با سایز نامی برابر نیست؟

ثابت بودن قطر خارجی (OD): در استانداردهای پایپینگ، قطر خارجی لوله برای یک سایز مشخص همواره ثابت است تا انواع فیتینگ‌ها، فلنج‌ها و ابزارهای رزوه‌زنی استاندارد بتوانند به راحتی روی لوله سوار شوند.
تغییرات ضخامت دیواره (Schedule یا رده): با افزایش فشار کاری، ضخامت لوله (Wall Thickness) افزایش می‌یابد. این افزایش ضخامت، به سمت داخل لوله اعمال می‌شود؛ بنابراین با تغییر رده (مثلاً از Sch 40 به Sch 80)، قطر داخلی (ID) کاهش می‌یابد، اما قطر خارجی (OD) بدون تغییر می‌ماند.

$(t)\text{Inside Diameter (ID)} = \text{Outside Diameter (OD)} – 2 \times \text{Wall Thickness (t)}$

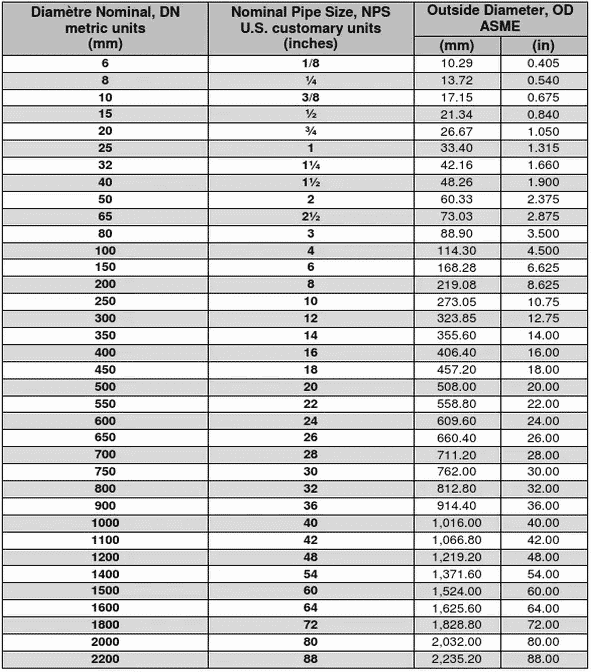

۳. کامل‌ترین جدول تبدیل سایزهای اینچی به DN و قطر خارجی واقعی (OD)

جدول زیر مرجع استاندارد تبدیل سایز اینچی (NPS) به قطر نامی میلی‌متری (DN) و قطر خارجی استاندارد لوله‌های فولادی و استیل (طبق ASME B36.10M/B36.19M و ISO 4200 / EN 10220) است:

سایز اینچی (NPS / Inch)	قطر نامی (DN / mm)	قطر خارجی واقعی (OD – mm)	قطر خارجی واقعی (OD – Inch)	کاربردهای متداول
$1/ 8^{''}$	DN 6	$10.3$	$0.40 5^{''}$	خطوط نمونه‌گیری و ابزار دقیق
$1/ 4^{''}$	DN 8	$13.7$	$0.54 0^{''}$	لوله‌های گیج فشار و پالس لاین
$3/ 8^{''}$	DN 10	$17.1$	$0.67 5^{''}$	سیستم‌های پنوماتیک و تزریق مواد شیمیایی
$1/ 2^{''}$	DN 15	$21.3$	$0.84 0^{''}$	انشعابات ساختمانی، تزریق کلر و پکیج دوزینگ
$3/ 4^{''}$	DN 20	$26.7$	$1.05 0^{''}$	لوله‌کشی تاسیساتی و هدرهای کوچک
$1^{''}$	DN 25	$33.4$	$1.31 5^{''}$	ورودی آب شیرین‌کن‌های کوچک، خطوط هوای فشرده
$114′′1\frac{1}{4}”$ ( $1.2 5^{''}$ )	DN 32	$42.4$	$1.66 0^{''}$	خطوط پمپ‌های تغذیه و بوستر پمپ‌ها
$112′′1\frac{1}{2}”$ ( $1. 5^{''}$ )	DN 40	$48.3$	$1.90 0^{''}$	خطوط مکش/دهش پمپ‌ها، مدیا فیلترهای کوچک
$2^{''}$	DN 50	$60.3$	$2.37 5^{''}$	خطوط اصلی تصفیه آب، کلکتورهای توزیع
$212′′2\frac{1}{2}”$ ( $2. 5^{''}$ )	DN 65	$73.0$ / $76.1$	$2.87 5^{''}$	اتصالات آتش‌نشانی، خطوط صنعتی
$3^{''}$	DN 80	$88.9$	$3.50 0^{''}$	هدر فیلترهای شنی و کربنی، ورودی RO
$312′′3\frac{1}{2}”$ ( $3. 5^{''}$ )	DN 90	$101.6$	$4.00 0^{''}$	سایز کم‌کاربرد (خطوط خاص)
$4^{''}$	DN 100	$114.3$	$4.50 0^{''}$	ورودی پرشر وسل‌های صنعتی، هدرهای اصلی
$5^{''}$	DN 125	$141.3$	$5.56 3^{''}$	رایزرها و خطوط انتقال فشار متوسط
$6^{''}$	DN 150	$168.3$	$6.62 5^{''}$	پایپینگ پرفشار سیستم‌های RO و خطوط اصلی
$8^{''}$	DN 200	$219.1$	$8.62 5^{''}$	خطوط خوراک RO با ظرفیت بالا، کلکتورهای اصلی
$1 0^{''}$	DN 250	$273.0$	$10.75 0^{''}$	پایپینگ تصفیه‌خانه‌های بزرگ، خطوط آب خام
$1 2^{''}$	DN 300	$323.8$	$12.75 0^{''}$	ایستگاه‌های پمپاژ مادر، خروجی چاه‌های عمیق
$1 4^{''}$	DN 350	$355.6$	$14.00 0^{''}$	از این سایز به بعد: $OD=NPS×25.4\text{OD} = \text{NPS} \times 25.4$
$1 6^{''}$	DN 400	$406.4$	$16.00 0^{''}$	خطوط تغذیه انتقال آب شهری و صنعتی
$1 8^{''}$	DN 450	$457.2$	$18.00 0^{''}$	خطوط انتقال اصلی و مجاری انتقال گاز
$2 0^{''}$	DN 500	$508.0$	$20.00 0^{''}$	شبکه‌های توزیع سنگین
$2 4^{''}$	DN 600	$609.6$	$24.00 0^{''}$	خطوط پایپینگ نیروگاهی و پتروشیمی
$2 8^{''}$	DN 700	$711.2$	$28.00 0^{''}$	خطوط انتقال فرامنطقه‌ای
$3 0^{''}$	DN 750	$762.0$	$30.00 0^{''}$	شاه‌لوله‌های آب‌رسانی و فاضلاب
$3 2^{''}$	DN 800	$812.8$	$32.00 0^{''}$	کلکتورهای تصفیه‌خانه‌های بزرگ فاضلاب
$3 6^{''}$	DN 900	$914.4$	$36.00 0^{''}$	خطوط انتقال با دبی بسیار بالا
$4 0^{''}$	DN 1000	$1016.0$	$40.00 0^{''}$	خطوط بین‌شهری آب و پساب صنعتی
$4 8^{''}$	DN 1200	$1219.2$	$48.00 0^{''}$	سدها و تونل‌های آبرسانی

۴. استانداردهای مرجع در سایزبندی لوله و اتصالات

برای طراحی نقشه‌های P&ID و مدل‌سازی سه‌بعدی پایپینگ، استانداردهای بین‌المللی تفکیک‌شده‌ای تعریف شده‌اند:

۴.۱. استانداردهای آمریکایی (ASME / ANSI / ASTM)

ASME B36.10M: ابعاد، وزن و ضخامت لوله‌های فولادی و کربن استیل (Welded & Seamless).
ASME B36.19M: لوله‌های استنلس استیل (ابعاد و رده‌های 5S, 10S, 40S, 80S).
ASME B16.5: فلنج‌های لوله و اتصالات فلنجی از سایز $1/ 2^{''}$ تا $2 4^{''}$ در کلاس‌های فشاری ۱۵۰ تا ۲۵۰۰.
ASME B16.9: ابعاد فیتینگ‌های جوشی کارخانه‌ای (Buttweld Fittings).

۴.۲. استانداردهای بین‌المللی و اروپایی (ISO / DIN / EN)

ISO 6708: تعریف مفهوم قطر نامی (DN) برای اجزای خطوط لوله.
EN 10220 / DIN 2448 & DIN 2458: مشخصات ابعادی، قطر خارجی و ضخامت لوله‌های بدون درز و درزدار اروپایی.
EN 1092-1 / DIN 2501: استانداردهای فلنج‌های اروپایی بر اساس رده فشاری PN (از PN 6 تا PN 100).

۵. مقایسه سیستم رده فشاری (Schedule) در برابر کلاس فشاری (PN / Class)

هنگام کار با جدول تبدیل DN به اینچ، همواره باید به رده فشاری قطعات نیز توجه داشت:

سیستم Schedule (رده لوله): در استاندارد آمریکایی، ضخامت لوله با عددی به نام Sch بیان می‌شود (مانند Sch 10, Sch 40, Sch 80, Sch 160). با ثابت ماندن DN یا NPS، افزایش Schedule به معنای افزایش ضخامت دیواره و در نتیجه افزایش تحمل فشار است.
سیستم PN (Pressure Nominal): در استاندارد اروپایی، فشار اسمی کارکرد در دمای اتاق ( $20∘C20^\circ\text{C}$ ) بر حسب بار (bar) با نماد PN نمایش داده می‌شود (مانند PN10, PN16, PN25, PN40).
سیستم Class (کلاس فشاری): در استاندارد ASME B16.5 برای فلنج‌ها و شیرآلات، از رده‌بندی کلاس (مانند Class 150, Class 300, Class 600, Class 900) استفاده می‌شود.

۶. تفاوت‌های تبدیل سایز در لوله‌های غیرفولادی (پلی‌اتیلن، PVC و استنلس استیل)

جدول تبدیل سایز اینچ به DN بسته به جنس لوله، تفاوت‌های کاربردی مهمی دارد:

لوله‌های پلیمری (PE / HDPE): در استانداردهای لوله پلی‌اتیلن (مانند DIN 8074 / ISO 4427)، عدد نام‌گذاری مستقیماً برابر با قطر خارجی لوله (OD) است. به عنوان مثال، لوله پلی‌اتیلن “سایز ۶۳” به معنای قطر خارجی $mm63\text{ mm}$ است که معادل اینچی آن نزدیک به لوله $2^{''}$ فلزی ( $mm60.3\text{ mm}$ ) است، اما مستقیماً با فلنج ۲ اینچ بدون تطبیق فلنجی متصل نمی‌شود.
لوله‌های UPVC و CPVC: این لوله‌ها معمولاً در دو استاندارد ابعادی تولید می‌شوند: استاندارد مترییک (بر اساس قطر خارجی مثل $mm63\text{ mm}$ ) و استاندارد اینچی (IPS – Iron Pipe Size که قطر خارجی آن دقیقاً مطابق لوله‌های فولادی ASME B36.10M است).

۷. نکات کلیدی و اشتباهات رایج در خرید و اجرای اتصالات بر اساس سایز

اشتباه در سایزهای میانی: سایزهای $114′′1\frac{1}{4}”$ (DN 32) و $212′′2\frac{1}{2}”$ (DN 65) در برخی پروژه‌ها کم‌یاب‌تر هستند و ممکن است زمان تامین فیتینگ‌های آن‌ها بیشتر باشد.
انتخاب گسکت و پیچ و مهره: فلنج‌های DN 50 (PN 16) از نظر تعداد سوراخ و فاصله مرکز پیچ‌ها (PCD) با فلنج‌های $2^{''}$ Class 150 متفاوت هستند؛ بنابراین تبدیل صرفاً در سایز لوله کافی نیست و استاندارد فلنج نیز باید همخوانی داشته باشد.
سایزهای بالاتر از ۱۴ اینچ: همواره به یاد داشته باشید که از سایز $1 4^{''}$ به بالا، قطر خارجی لوله دقیقاً برابر است با:

$(inch)×25.4\text{OD (mm)} = \text{NPS (inch)} \times 25.4$
