دوزینگ پمپ با ورودی سوئیچ سطح

قبل از هرچیز لازم به ذکر است ورود هوا یک مشکل اساسی در راه اندازی مجدد ایجاد میکند. اما وقتی سنسور سطح داشته باشیم این مشکل خیلی کمتر پیش می آید.

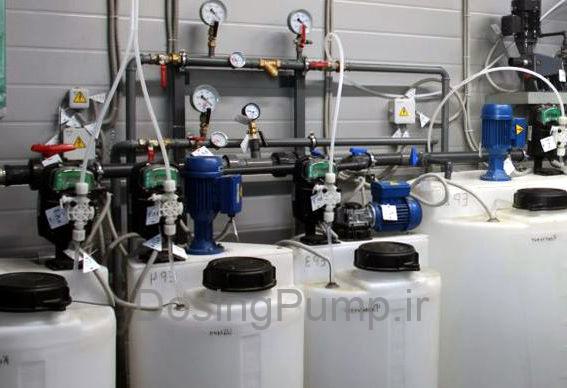

دوزینگ پمپ های مجهز به سوئیچ سطح در صورت خالی شدن مخزن، توقف کرده و مانع ورود هوا به لاین میشود.

در بسیاری از صنایع، تزریق دقیق و کنترل‌شده مواد شیمیایی نقش حیاتی در کیفیت فرآیند، ایمنی تجهیزات و کاهش هزینه‌ها دارد. دوزینگ پمپ (Metering Pump) یکی از مهم‌ترین تجهیزات در این حوزه است که برای تزریق مقدار مشخصی از سیال در بازه زمانی معین به کار می‌رود. زمانی که این پمپ‌ها به ورودی سوئیچ سطح مجهز می‌شوند، سطح بالاتری از ایمنی، اتوماسیون و هوشمندی در سیستم ایجاد می‌شود.

دوزینگ پمپ با ورودی سوئیچ سطح، پمپی است که می‌تواند سیگنال‌های دریافتی از سوئیچ‌های تشخیص سطح مایع را دریافت کرده و بر اساس آن، عملکرد خود را متوقف، شروع یا کنترل کند. این قابلیت به‌ویژه در مخازن مواد شیمیایی اهمیت بالایی دارد؛ جایی که خالی شدن مخزن یا سرریز شدن آن می‌تواند خسارات جدی ایجاد کند.

دوزینگ پمپ چیست؟ (مروری کوتاه)

دوزینگ پمپ نوعی پمپ جابجایی مثبت است که برای تزریق دقیق و قابل‌کنترل سیالات مورد استفاده قرار می‌گیرد. این پمپ‌ها معمولاً برای تزریق:

مواد شیمیایی
اسیدها و بازها
مواد ضدعفونی‌کننده
پلیمرها
افزودنی‌های صنعتی

به کار می‌روند.

ویژگی اصلی دوزینگ پمپ‌ها، دقت بالا در دبی خروجی و قابلیت تنظیم مقدار تزریق است. دبی این پمپ‌ها می‌تواند به‌صورت دستی یا اتوماتیک تنظیم شود.

سوئیچ سطح چیست و چه نقشی در سیستم دارد؟

سوئیچ سطح (Level Switch) ابزاری است که برای تشخیص رسیدن سطح مایع به یک حد مشخص استفاده می‌شود. این تجهیز می‌تواند در سطوح بالا یا پایین مخزن نصب شود و با ارسال یک سیگنال الکتریکی، تجهیزات متصل به خود (مانند پمپ‌ها) را کنترل کند.

سوئیچ‌های سطح انواع مختلفی دارند، از جمله:

سوئیچ سطح فلوتری
سوئیچ سطح خازنی
سوئیچ سطح رسانایی
سوئیچ سطح التراسونیک
سوئیچ سطح راداری

در سیستم‌های دوزینگ، معمولاً از سوئیچ سطح پایین برای جلوگیری از خشک‌کار کردن پمپ استفاده می‌شود.

مفهوم دوزینگ پمپ با ورودی سوئیچ سطح

دوزینگ پمپ با ورودی سوئیچ سطح، دارای ترمینال یا ورودی کنترلی مخصوص برای اتصال مستقیم سوئیچ سطح است. این ورودی می‌تواند دیجیتال (ON/OFF) باشد و در برخی مدل‌های پیشرفته، امکان تعریف منطق کنترلی نیز وجود دارد.

به‌عنوان مثال:

زمانی که سطح مایع در مخزن به حداقل می‌رسد، سوئیچ سطح فعال شده و سیگنال توقف به پمپ ارسال می‌کند.
با پر شدن مجدد مخزن، سیگنال آزاد شده و پمپ دوباره شروع به کار می‌کند.

چرا ورودی سوئیچ سطح در دوزینگ پمپ اهمیت دارد؟

1. جلوگیری از خشک‌کار کردن پمپ

خشک‌کار کردن یکی از مهم‌ترین عوامل خرابی دوزینگ پمپ است. وقتی مخزن خالی شود و پمپ همچنان کار کند، قطعات داخلی مانند دیافراگم، هد پمپ و شیرها آسیب می‌بینند.

2. افزایش ایمنی سیستم

در صنایع شیمیایی، کارکرد پمپ بدون ماده می‌تواند منجر به:

داغ شدن پمپ
نشتی مواد
ایجاد خطرات ایمنی

شود. ورودی سوئیچ سطح این ریسک‌ها را به حداقل می‌رساند.

3. افزایش طول عمر تجهیزات

با قطع خودکار پمپ در شرایط نامناسب، استهلاک کاهش یافته و عمر مفید دستگاه افزایش پیدا می‌کند.

4. کاهش نیاز به اپراتور انسانی

سیستم به‌صورت خودکار سطح را پایش کرده و نیازی به نظارت دائمی اپراتور نخواهد بود.

نحوه عملکرد دوزینگ پمپ با ورودی سوئیچ سطح

عملکرد این سیستم به‌صورت ساده به شکل زیر است:

سوئیچ سطح در مخزن ماده شیمیایی نصب می‌شود.
خروجی الکتریکی سوئیچ به ورودی سطح دوزینگ پمپ متصل می‌گردد.
پمپ به‌صورت عادی در حال تزریق است.
با کاهش سطح مایع به حد تعیین‌شده:
- سوئیچ سطح فعال می‌شود
- سیگنال قطع به پمپ ارسال می‌گردد
- پمپ متوقف می‌شود
پس از پر شدن مخزن:
- سوئیچ به حالت عادی بازمی‌گردد
- پمپ مجدداً شروع به کار می‌کند

انواع دوزینگ پمپ‌های دارای ورودی سوئیچ سطح

1. دوزینگ پمپ دیافراگمی

پرکاربردترین نوع دوزینگ پمپ که معمولاً دارای ورودی سوئیچ سطح است. مناسب برای مواد خورنده و سمی.

2. دوزینگ پمپ سلونوئیدی

این پمپ‌ها در ظرفیت‌های پایین استفاده می‌شوند و اغلب در تصفیه آب و استخرها کاربرد دارند. بسیاری از مدل‌ها ورودی Level Switch دارند.

3. دوزینگ پمپ موتوری

برای دبی‌های بالاتر استفاده می‌شوند و در صنایع بزرگ‌تر کاربرد دارند. ورودی سوئیچ سطح در این مدل‌ها نقش حفاظتی بسیار مهمی دارد.

ITC Multifertic Manual

کاربردهای دوزینگ پمپ با ورودی سوئیچ سطح

1. تصفیه آب و فاضلاب

تزریق کلر، اسید، آنتی‌اسکالانت و پلیمر با کنترل سطح مخزن مواد شیمیایی.

2. صنایع شیمیایی

تزریق مواد حساس که خالی شدن مخزن آن‌ها خطرناک است.

3. صنایع غذایی و دارویی

تزریق افزودنی‌ها با رعایت استانداردهای ایمنی و بهداشتی.

4. استخرها و سیستم‌های ضدعفونی

کنترل تزریق کلر یا اسید بدون خطر خشک‌کار کردن پمپ.

5. نیروگاه‌ها و صنایع نفت و گاز

تزریق مواد ضدخوردگی و شیمیایی با نظارت دقیق بر سطح مخزن.

مزایای استفاده از دوزینگ پمپ با ورودی سوئیچ سطح

افزایش ایمنی فرآیند
جلوگیری از آسیب‌های مکانیکی
کاهش هزینه تعمیر و نگهداری
عملکرد کاملاً خودکار
افزایش بهره‌وری سیستم
قابلیت اتصال به PLC و سیستم‌های کنترلی

نکات مهم در انتخاب دوزینگ پمپ با ورودی سوئیچ سطح

1. سازگاری شیمیایی

هد پمپ و قطعات در تماس با سیال باید با ماده شیمیایی سازگار باشند.

2. نوع سیگنال ورودی

بررسی کنید که ورودی سوئیچ سطح:

NO یا NC باشد
ولتاژ و جریان مناسب پمپ را پشتیبانی کند

3. برند و کیفیت ساخت

برندهای معتبر معمولاً ورودی‌های حفاظتی دقیق‌تری دارند.

4. شرایط محیطی

دما، رطوبت و محیط نصب نیز در انتخاب پمپ مؤثر هستند.

اتصال سوئیچ سطح به دوزینگ پمپ

اکثر دوزینگ پمپ‌ها دارای ترمینال مشخصی با عنوان‌هایی مانند:

Level Input
Level Control
External Stop

هستند. با اتصال صحیح سوئیچ سطح به این ورودی، پمپ به‌صورت خودکار کنترل می‌شود. توصیه می‌شود نصب توسط تکنسین فنی انجام شود.

ITC TekdosFP Datasheet

تفاوت دوزینگ پمپ معمولی و دوزینگ پمپ با ورودی سوئیچ سطح

ویژگی	دوزینگ پمپ معمولی	دوزینگ پمپ با ورودی سوئیچ سطح
کنترل سطح مخزن	ندارد	دارد
ایمنی	متوسط	بالا
اتوماسیون	محدود	پیشرفته
ریسک خشک‌کار کردن	زیاد	بسیار کم

جمع‌بندی

دوزینگ پمپ با ورودی سوئیچ سطح یک راهکار هوشمند، ایمن و اقتصادی برای تزریق مواد شیمیایی در صنایع مختلف است. این قابلیت ساده اما بسیار کاربردی، از بروز بسیاری از خرابی‌ها، خطرات ایمنی و هزینه‌های اضافی جلوگیری می‌کند. اگر در سیستم خود با مخازن مواد شیمیایی سروکار دارید، استفاده از دوزینگ پمپ مجهز به ورودی سوئیچ سطح نه‌تنها یک انتخاب حرفه‌ای، بلکه یک ضرورت محسوب می‌شود.

در نهایت، انتخاب صحیح پمپ، سوئیچ سطح مناسب و نصب اصولی، تضمین‌کننده عملکرد پایدار و مطمئن سیستم شما خواهد بود.
