دوزینگ پمپ‌ها (مترینگ پمپ یا پمپ‌های تزریق دقیق) از حساس‌ترین و کلیدی‌ترین اجزای سیستم‌های انتقال سیال، تصفیه آب و فاضلاب صنعتی، نفت، گاز، پتروشیمی، داروسازی و خطوط فرآیندی به شمار می‌روند. وظیفه اصلی این پمپ‌ها، تزریق حجم کاملاً کنترل‌شده و معینی از یک ماده شیمیایی به درون خط لوله یا مخازن فرآیندی تحت فشار مشخص است. با وجود ابعاد نسبتاً جمع‌وجور این تجهیزات در مقایسه با سایر پمپ‌های صنعتی، بروز کوچک‌ترین خطا در انتخاب مدل، سایزبندی یا جنس قطعات خیس‌شونده، می‌تواند خسارات سنگینی به بار آورد؛ از آسیب به غشاهای اسمز معکوس (RO) و تخریب کاتالیزورها گرفته تا توقف کامل خط تولید، هدررفت مواد شیمیایی گران‌قیمت و ایجاد حوادث خطرناک ناشی از نشت مواد اسیدی و خورنده.
برای اینکه خرید این تجهیز از یک چالش فنی پرریسک به یک سرمایه‌گذاری مطمئن و بادوام بدل شود، مهندسان طراح، کارشناسان پایپینگ و مدیران خرید باید پیش از انتخاب نهایی، پاسخ دقیق و مدونی برای هفت پرسش بنیادین داشته باشند. در ادامه، این هفت پرسش حیاتی را به همراه نکات فنی، فرمول‌ها و استانداردهای لازم برای یک تصمیم‌گیری مهندسی و بی‌نقص بررسی می‌کنیم.
۱. خواص فیزیکی و شیمیایی سیال تزریقی چیست؟
نخستین و تعیین‌کننده‌ترین گام در مهندسی خرید دوزینگ پمپ، شناسایی ماهیت سیالی است که قرار است تزریق شود. ساختار یک پمپ تزریق آب مقطر با پمپی که اسید سولفوریک ۹۸ درصد یا پلی‌الکترولیت غلیظ پمپاژ می‌کند، تفاوت‌های اساسی دارد.
- خورندگی شیمیایی و pH: اسیدی یا قلیایی بودن محلول، اکسیدکنندگی قوی و پتانسیل حل‌کنندگی سیال تعیین می‌کند که بدنه هد، دیافراگم، نشیمنگاه سوپاپ و اورینگ‌ها از چه جنسی ساخته شوند. برای مثال، مایعاتی نظیر هیپوکلریت سدیم اثر اکسیدکنندگی بالایی بر فلزات دارند، در حالی که اسید فسفریک نیازمند آلیاژهای بسیار مقاوم یا پلیمرهای مهندسی است.
- ویسکوزیته (گرانروی): سیالاتی با ویسکوزیته بالاتر از ۱۰۰ تا ۵۰۰ سانتی‌پویز (مانند لخته‌سازها، پلیمرها و روغن‌های سنگین) سرعت جریان پایینی در مجاری هیدرولیکی پمپ دارند. این موضوع نیازمند کاهش سرعت کورس رفت‌وبرگشتی، بزرگ‌تر گرفتن سایز لوله‌های مکش و استفاده از سوپاپ‌های مجهز به فنر برگشت است تا گوی شیر سوپاپ به موقع در نشیمنگاه خود بنشیند.
- وجود ذرات جامد و سایندگی (Abrasiveness): اگر سیال حاوی ذرات معلق، سوسپانسیون یا کریستال باشد (مانند شیر آهک یا دوغاب کربنات کلسیم)، پمپ‌های پیستونی به دلیل تماس مستقیم پیستون با پکینگ و آسیب سریع ناشی از سایش، به هیچ عنوان گزینه مناسبی نیستند؛ در چنین شرایطی منحصراً از پمپ‌های دیافراگمی استفاده می‌شود.
- فشار بخار و تمایل به گاززدایی (Outgassing): برخی مواد شیمیایی فرار، در فشار منفی خط مکش تمایل به جوشش و تولید حباب‌های گاز دارند (مانند آب ژاول یا اسید نیتریک در دماهای بالا). این پدیده باعث ایجاد پدیده «قفل گازی» (Vapor Lock) در محفظه پمپ و توقف کامل عملیات دوزینگ می‌شود. برای رفع این مشکل، باید از هدهای مجهز به سوپاپ گاززدای خودکار (Auto-Degassing) استفاده کرد.
۲. دبی عملیاتی خط چقدر است و نقطه کاری پمپ کجاست؟
تعیین ظرفیت خروجی پمپ (دبی بر حسب لیتر بر ساعت یا گالن بر دقیقه) یکی از مهم‌ترین بخش‌های محاسباتی است. رایج‌ترین خطای مهندسی در این مرحله، انتخاب پمپی با ظرفیت بسیار بالاتر از نیاز واقعی برای ایجاد «حاشیه امن کاذب» است.
دوزینگ پمپ‌ها دقت کالیبراسیون و خطی بودن خروجی خود را در بازه معینی از کورس حرکتی و فرکانس پالس حفظ می‌کنند. کارشناسان همواره توصیه می‌کنند که نقطه کاری نرمال پمپ در محدوده ۳۰ تا ۸۰ درصد ظرفیت اسمی آن واقع شود:
- کارکرد پمپ در دبی کمتر از ۱۵ الی ۲۰ درصد حداکثر ظرفیت، باعث افت شدید دقت اندازه‌گیری و افزایش خطای تزریق به بالای ۵ درصد می‌شود.
- کارکرد مداوم در ۱۰۰ درصد ظرفیت نامی، موجب فرسودگی زودهنگام الاستومرها، دیافراگم، یاتاقان‌ها و محرک مکانیکی پمپ خواهد شد.
برای تعیین دبی جرمی یا حجمی تزریق ماده شیمیایی غلیظ در آب خام یا سیال اصلی، از رابطه تعادل جرم زیر استفاده می‌شود:
Qinj=Ctarget×QmainCstock×ρQ_{\text{inj}} = \frac{C_{\text{target}} \times Q_{\text{main}}}{C_{\text{stock}} \times \rho}
که در آن:
- QinjQ_{\text{inj}} دبی مورد نیاز پمپ دوزینگ بر حسب L/hL/h
- CtargetC_{\text{target}} غلظت نهایی مورد انتظار در خط اصلی بر حسب ppmppm یا mg/Lmg/L
- QmainQ_{\text{main}} دبی عبوری در خط لوله اصلی بر حسب m3/hm^3/h
- CstockC_{\text{stock}} غلظت خالص محلول مادر درون مخزن ذخیره بر حسب درصد جرمی یا وزنی
- ρ\rho چگالی محلول شیمیایی بر حسب kg/Lkg/L
با استفاده از این فرمول، دبی دقیق استخراج شده و پمپی انتخاب می‌شود که نقطه کارکرد نهایی دقیقاً در میانه منحنی عملکردی آن قرار گیرد.
۳. فشار دینامیکی کل و فشار برگشتی در نقطه تزریق چقدر است؟
یک پمپ جابه‌جایی مثبت، فشار تولید نمی‌کند؛ بلکه برای غلبه بر مقاومت‌های هیدرولیکی مسیر خروجی خود، انرژی فشاری لازم را به سیال اعمال می‌کند. بنابراین، محاسبه دقیق هد دینامیکی کل در سمت دهش (Discharge) امری الزامی است.
فشار کاری نامی پمپ باید حداقل ۱۰ الی ۲۰ درصد بالاتر از مجموع فشارهای زیر در نظر گرفته شود:
- فشار استاتیکی خط اصلی در نقطه تزریق (فشار سیال موجود در لوله یا مخزن مقصد).
- افت فشار اصطکاکی ناشی از عبور سیال درون شیلنگ‌ها، اتصالات، زانویی‌ها و شیر تزریق.
- هد هیدرواستاتیکی ناشی از اختلاف ارتفاع بین پمپ و نقطه تزریق نهایی.
نکته مهم دیگری که غالباً نادیده گرفته می‌شود، فشار معکوس (Back Pressure) است. پمپ‌های تزریق برای بسته شدن صحیح سوپاپ‌های مکش و دهش و حفظ دقت نامی، به حداقل ۱ تا ۱.۵ بار فشار برگشتی نیاز دارند. اگر پمپ به یک مخزن اتمسفریک باز تزریق کند یا ارتفاع سطح مایع در مخزن تغذیه بالاتر از نقطه تزریق باشد، سیال بدون عملکرد پمپ و صرفاً بر اثر جاذبه یا اختلاف فشار به سمت خروجی مکیده می‌شود (پدیده سیفونینگ). در چنین حالتی نصب شیر فشارشکن یا شیر ایجاد فشار برگشتی (Back Pressure Valve) برای حفظ راندمان الزامی است.
۴. کدام مکانیزم محرک و نوع پمپ پاسخگوی نیاز شماست؟
دوزینگ پمپ‌ها با توجه به انرژی محرک و مکانیزم محفظه تراکم، به دسته‌های مختلفی تقسیم می‌شوند که هر یک محدوده عملکردی و ویژگی‌های بهره‌برداری مختص به خود را دارند:
الف) دوزینگ پمپ‌های الکترومغناطیسی (سلونوئیدی – Solenoid)
در این مدل‌ها، هسته مگنت با دریافت پالس‌های الکتریکی به دیافراگم متصل شده ضربه می‌زند. این پمپ‌ها به دلیل ساختار بدون گیربکس و موتور دورانی، اصطکاک مکانیکی بسیار کمی دارند، سبک و کم‌حجم هستند و به راحتی با بردهای الکترونیکی کنترل می‌شوند. با این حال، ظرفیت دبی آن‌ها معمولاً به زیر ۷۰ الی ۱۰۰ لیتر بر ساعت و فشار کاری آن‌ها به زیر ۱۶ تا ۲۰ بار محدود است. این پمپ‌ها گزینه‌ای استاندارد برای پکیج‌های تزریق کلر، ضدرسوب و تصفیه آب خانگی و صنعتی کوچک به شمار می‌روند.

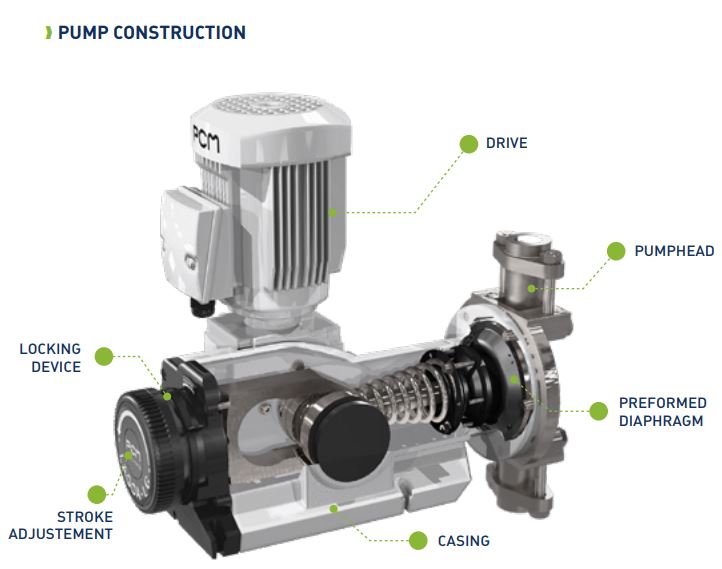

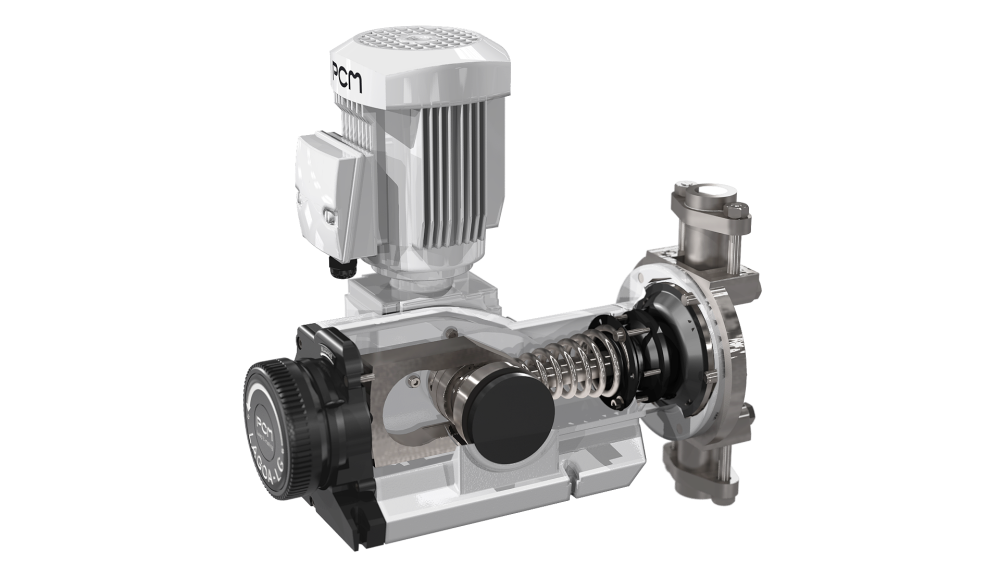

ب) دوزینگ پمپ‌های دیافراگمی مکانیکی (Mechanical Diaphragm)
یک الکتروموتور از طریق جعبه‌دنده حلزونی، حرکت دورانی را به رفت‌وبرگشتی تبدیل کرده و دیافراگم را که مستقیماً به شاتون متصل است به حرکت درمی‌آورد. ویژگی بارز آن‌ها آب‌بندی ۱۰۰ درصدی و نبود هیچ‌گونه نشتی است که آن‌ها را به گزینه‌ای ایده‌آل برای مواد سمی، خطرناک، اسیدها و سیالات با ذرات جامد تا فشارهای کاری متوسط (معمولاً تا ۱۰ الی ۱۶ بار) و دبی‌های بالا (تا بیش از ۱۰۰۰ لیتر بر ساعت) تبدیل می‌کند.
ج) دوزینگ پمپ‌های دیافراگمی هیدرولیکی (Hydraulic Diaphragm)
در این طراحی، دیافراگم به صورت مکانیکی کشیده نمی‌شود، بلکه توسط روغن هیدرولیک درون یک محفظه میانی به حرکت درمی‌آید. این ساختار تعادل فشاری کاملی در دو طرف دیافراگم برقرار کرده و تنش برشی روی آن را از بین می‌برد. در نتیجه، این پمپ‌ها ضمن ارائه آب‌بندی نفوذناپذیر، قادرند فشارهای بسیار بالا (تا ۳۰۰ الی ۴۰۰ بار) را تحمل کنند و از طول عمر بسیار بالایی در کاربردهای حساس صنایع نفت و گاز برخوردار باشند.
د) دوزینگ پمپ‌های پیستونی / پلانجری (Piston/Plunger)
پیستون با ورود مستقیم به محفظه سیلندر، حجم مایع را جابه‌جا می‌کند. پمپ‌های پیستونی بالاترین راندمان حجمی و بیشترین توان ایجاد فشار (بیش از ۵۰۰ تا ۱۰۰۰ بار) را دارند. با این حال، به دلیل نیاز به آب‌بندهای اصطکاکی (Packing)، همیشه مقداری نشتی بسیار جزئی در آن‌ها اجتناب‌ناپذیر است؛ به همین دلیل برای سیالات به شدت خورنده، سمی و همچنین سآل برای مواد سمی، خطرناک، اسیدها و سیالات با ذرات جامد تا فشارهای کاری متوسط (معمولاً تا ۱۰ الی ۱۶ بار) و دبی‌های بالا (تا بیش از ۱۰۰۰ لیتر بر ساعت) تبدیل می‌کند.
ج) دوزینگ پمپ‌های دیافراگمی هیدرولیکی (Hydraulic Diaphragm)
در این طراحی، دیافراگم به صورت مکانیکی کشیده نمی‌شود، بلکه توسط روغن هیدرولیک درون یک محفظه میانی به حرکت درمی‌آید. این ساختار تعادل فشاری کاملی در دو طرف دیافراگم برقرار کرده و تنش برشی روی آن را از بین می‌برد. در نتیجه، این پمپ‌ها ضمن ارائه آب‌بندی نفوذناپذیر، قادرند فشارهای بسیار بالا (تا ۳۰۰ الی ۴۰۰ بار) را تحمل کنند و از طول عمر بسیار بالایی در کاربردهای حساس صنایع نفت و گاز برخوردار باشند.
د) دوزینگ پمپ‌های پیستونی / پلانجری (Piston/Plunger)
پیستون با ورود مستقیم به محفظه سیلندر، حجم مایع را جابه‌جا می‌کند. پمپ‌های پیستونی بالاترین راندمان حجمی و بیشترین توان ایجاد فشار (بیش از ۵۰۰ تا ۱۰۰۰ بار) را دارند. با این حال، به دلیل نیاز به آب‌بندهای اصطکاکی (Packing)، همیشه مقداری نشتی بسیار جزئی در آن‌ها اجتناب‌ناپذیر است؛ به همین دلیل برای سیالات به شدت خورنده، سمی و همچنین سوسپانسیون‌های حاوی ذرات ساینده به هیچ وجه مناسب نیستند.
۵. متریال هد و قطعات خیس‌شونده بر چه اساسی انتخاب می‌شود؟
انتخاب نادرست متریال اجزای در تماس با سیال (Wet End Parts)، رایج‌ترین عامل خرابی و نشت مواد شیمیایی در پمپ‌هاست. یک دوزینگ پمپ تنها از بدنه هد تشکیل نشده، بلکه اجزای درونی آن نیز باید سازگاری شیمیایی کامل داشته باشند. این اجزا شامل بدنه هد پمپ، دیافراگم یا پی‌ها |
| فلوروالاستومر | FKM / Viton | مقاومت بالا در برابر حلال‌ها، هیدروکربن‌ها و اسیدها | اورینگ‌های آب‌بندی در محیط‌های اسیدی |
| اتیلن پروپیلن دی‌ان | EPDM | مقاومت در برابر قلیاها، نمک‌ها و آب گرم (ناسازگار با روغن و نفت) | اورینگ‌ها در محیط‌های بازی و هیدروکسید سدیم |
| سرامیک و شیشه | Ceramic / Al2O3 | مقاومت به سایش و فرسودگی فوق‌العاده | گلوله‌های سوپاپ یک‌طرفه (سوپاپ دهش/مکش) |
توصیه می‌شود هنگام انتخاب جنس هد و الاستومرها، همواره جدول سازگاری شیمیایی (Chemical Resistance Chart) ارائه‌شده توسط شرکت سازنده پمپ با در نظر گرفتن حداکثر دمای فرآیندی مورد ارزیابی قرار گیرد.
۶. سیستم کنترل، ابزاردقیق و اتوماسیون پمپ چگونه است؟
در خطوط اتوماسیون صنعتی و تصفیه‌خانه‌های مدرن، پمپ‌های تزریق باید توانایی انطباق لحظه‌ای با متغیرهای فرآیندی را داشته باشند. سیستم کنترل دوزینگ پمپ باید از ابتدا و بر اساس زیرساخت‌های کنترلی پروژه مشخص شود:
- کنترل دستی (Manual): تنظیم خروجی پمپ با تغییر طول کورس حرکت پیستون/دیافراگم (Stroke Length) از طریق ولوم مکانیکی یا تغییر دستی تعداد ضربه در دقیقه صورت می‌گیرد. این شیوه برای فرآیندهایی که دبی جریان و کیفیت سیال ورودی آن‌ها همواره ثابت است کاربرد دارد.
- کنترل آنالوگ (4−20 mA4-20\text{ mA} یا 0−10 V0-10\text{ V}): پمپ مستقیماً به آنالایزرهای صنعتی متصل می‌شود. به عنوان نمونه، با افزایش یا کاهش pHpH خط لوله که توسط سنسور آنلاین اندازه‌گیری شده، سیگنال 4−20 mA4-20\text{ mA} به پمپ فرمان می‌دهد تا سرعت تزریق اسید یا سود را به طور خودکار بالا یا پایین ببرد.
- کنترل پالسی / تناسبی (Proportional Flow Dosing): پمپ به یک کنتور یا فلومتر پالس‌انداز روی خط اصلی متصل می‌شود. به ازای هر حجم مشخص از آب عبوری (مثلاً هر ۱۰۰ لیتر)، یک پالس ولتاژ صفر (Dry Contact) به پمپ ارسال شده و پمپ تعداد ضربات معینی را برای تزریق تناسبی اجرا می‌کند.
- پروتکل‌های فیلدباس و شبکه (Industrial Bus): در پلنت‌های پیشرفته، پمپ‌ها از طریق پروتکل‌های Modbus-RTU، Profibus-DP یا اتصالات شبکه به سامانه‌های PLC و مانیتورینگ اسکادا (SCADA) متصل می‌شوند تا تمامی پارامترها نظیر دبی لحظه‌ای، خطاهای سیستم و میزان باقی‌مانده مایع در مخزن در اتاق کنترل ثبت و تحلیل گردند.
۷. آیا متعلقات جانبی خط تزریق و الزامات ایمنی به درستی تأمین شده‌اند؟
خرید دوزینگ پمپ به معنای پایان کار نیست؛ یک مدار تزریق شیمیایی پایدار نیازمند یک چیدمان هیدرولیکی استاندارد شامل قطعات جانبی ضروری است. نادیده گرفتن این تجهیزات، عامل بخش عمده‌ای از ارتعاشات مخرب، نشت‌های پرخطر و سوختن الکتروموتور پمپ‌ها به شمار می‌رود:
- شیر مکش کف مخزن (Foot Valve & Strainer): این شیر در انتهای شیلنگ مکش و در نزدیکی کف مخزن نصب می‌شود. توری استرینر از ورود لجن یا ذرات درشت به هد پمپ جلوگیری کرده و مکانیزم یک‌طرفه آن مانع از خالی شدن لوله مکش در زمان خاموشی پمپ و نیاز به هواگیری مجدد می‌گردد.
- شیر ایمنی و فشارشکن (Safety Relief Valve): از آنجا که دوزینگ پمپ‌ها از نوع جابه‌جایی مثبت هستند، اگر مسیر خروجی آن‌ها به هر دلیلی مسدود شود، پمپ به افزایش فشار تا سرحد تخریب هد، ترکیدن لوله‌ها یا آسیب به موتور ادامه خواهد داد. شیر ریلیف در صورت تجاوز فشار خط از حد مجاز، مسیر برگشت سیال به داخل مخزن را باز می‌کند.
- سوپاپ تزریق (Injection Valve): این شیر یک‌طرفه در نقطه اتصال نهایی شیلنگ پمپ به لوله اصلی نصب می‌شود. هدف آن هدایت سیال تزریقی به مرکز جریان خط لوله جهت اختلاط بهتر و جلوگیری از برگشت سیال پرفشار خط اصلی به داخل لوله تزریق است.
- تعدیل‌کننده ضربان (Pulsation Damper): حرکت رفت و برگشتی در پمپ‌های جابه‌جایی مثبت، جریانی ناپیوسته و ضربانی تولید می‌کند. این ضربات می‌توانند به اتصالات پایپینگ، سنسورهای جریان و ابزاردقیق آسیب بزنند. ضربه‌گیر پالسیشن با استفاده از یک بالشتک نیتروژنی، نوسانات فشار را میرا کرده و جریانی آرام و پیوسته پدید می‌آورد.
- سنسور کنترل سطح مخزن (Level Switch): نصب سوئیچ سطح در مخزن ذخیره ماده شیمیایی، با ارسال سیگنال خاموشی به پمپ به محض خالی شدن مخزن، از خشک کار کردن (Dry Run) پمپ و سوختن آب‌بندها و دیافراگم ممانعت می‌کند.
جمع‌بندی مهندسی
انتخاب مهندسی یک دوزینگ پمپ، تعادلی میان شناخت شیمیایی سیال، محاسبات دقیق هیدرولیکی و انتخاب مکانیزم مکانیکی و اتوماسیون متناسب است. بررسی دقیق این هفت محور پیش از تأمین تجهیز، هزینه‌های نگهداری و تعمیرات پمپ را به حداقل رسانده و دقت و ایمنی خطوط تولید صنعتی را برای سال‌ها تضمین می‌کند. کارشناسان همواره توصیه می‌کنند پیش از ثبت سفارش قطعی، داده‌های فرآیندی استخراج‌شده در این مراحل را با دیتاشیت‌های فنی سازندگان معتبر تطبیق داده و از تایید سازگاری شیمیایی تمامی قطعات اطمینان حاصل نمایید.
